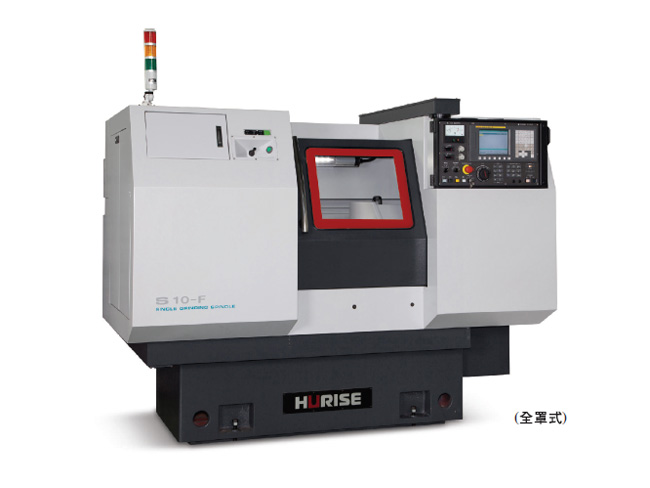

S10-F CNC内圆麿床

1.台灣鉅升高精密內圓磨床，機體結構採一體成型平衡設計、高密度鑄鐵正常化處理及高精度研磨加工，機台不易因撞擊而產生變形或精度偏差。 2.在其軸向運動結構上，擺脫了以往傳統雙軸重疊式運動，而採用歐式單一軸動來做位移動作，也就是說在每一軸向在位移時，其平台上沒有其它軸位移平台在上面，其設計主要優點可以避免機械軸動時所產生的振動誤差，而使加工精度更加穩定。 3.直動系統完全採取最高精度等級之“線性滑

产品编号

所属分类

S10-F CNC内圆麿床

机器特性

机械规格

标准附件

选购附件

1. 台灣鉅升高精密內圓磨床，機體結構採一體成型平衡設計、高密度鑄鐵正常化處理及高精度研磨加工，機台不易因撞擊而產生變形或精度偏差。

2. 在其軸向運動結構上，擺脫了以往傳統雙軸重疊式運動，而採用歐式單一軸動來做位移動作，也就是說在每一軸向在位移時，其平台上沒有其它軸位移平台在上面，其設計主要優點可以避免機械軸動時所產生的振動誤差，而使加工精度更加穩定。

3. 直動系統完全採取最高精度等級之“線性滑軌”與“滾珠螺桿”，且採用“全自動潤滑裝置”，長期使用可延長機台壽命及確保研磨加工精度之穩定。

4. 操作系統完全採用數位電腦化控制，人性化的教導對話式介面，使得機台簡單易學，操作容易。

5. 機台設計以高速研磨、穩定加工為導向，使其在生產效能上更具競爭力。

上一个

无

下一个

无

水力分离机

V型收料机

长棒料自动送料机、收料机

长棒料自动送料机，收料机：1.送料、收料速度可根据无心磨床速度任意调整；2.本机有上下、左右调整功能，以便于与无心磨床快速连接；3.机台上有专用棒料仓，减少排料次数；4.供料时间可根据送料，收料速度调整以减少工件之间磕碰，降低报废率；5.工作效率高，比手动送料提高生产量40%以上。

圆棒入料、收料装置

圆棒入料、收料装置（送收料装置）： 1.可多台主机连线一贯作业。 2.可上下调整、前后调整、左右调整，并可迅速完成校车。 3.省时、省力、调高品质，无损伤工作物之虑。

- 欧洲杯买球|中国有限公司

- 关于鑫涛: 公司简介企业文化荣誉证书发展历程公司展示

- 新闻资讯

- 产品中心

- CGW砂轮

- 产品视频

- 荣誉证书

- 下载中心

- 联系鑫涛

全国统一服务热线：400-9966-239

刘巧经理 13798853007
电话：0769-81120772
邮箱：dgxintao@126.com
地址：欧洲杯买球|中国有限公司

規格表　Main Specification
主軸最大旋徑	Swiveling over table diameter	¢400mm
主軸迴轉速	Workhead speed	0~1,000rpm
主軸台手動角度調整	Workhead swivel by manual	+30° & -5°
X軸最大行程	X-axis max. travel	200mm
Z軸最大行程	Z-axis max. travel	350+200mm
最小研磨內徑	Min. grinding diameter	¢2mm
X軸位移速度	X-axis speed	0~1,0000mm/min
Z軸位移速度	Z-axis speed	0~1,0000mm/min
X軸最小位移單位	X-axis resoulution	0.0001mm
Z軸最小位移單位	Z-axis resoulution	0.0001mm
X軸夾頭主軸馬達	X-axis workhead motor	1.5kw, 4p
Z軸砂輪主軸馬達	Y-axis grinding spindle motor	2.2kw, 2p

標準配備　Standard Accessories
FANUC電腦控制系統	FANUC CNC control	1組(1 set)
X/Z軸用FANUC伺服馬達	X/Z-axis FANUC Servo motor	1組(1 set)
X/Z軸用直線滑軌	X/Z-axis Linear guideway	1組(1 set)
X/Z軸用滾珠導螺桿	X/Z-axis Ball screw	1組(1 set)
砂輪主軸(8,000~50,000rpm 任一組)	Grinding spindles(10,000~50,000rpm)	1組(1 set)
三向式砥石裝置	3-way stationary dressing tool device	1組(1 set)
自動強制給油裝置	Active lubrication mechanism	1組(1 set)
切削水用水箱	Coolant tank	1組(1 set)
半罩式防水護罩	Semi splash guard	1組(1 set)
工作燈	Working lamp	1組(1 set)
工具箱(含基本條機工具)	Tool Box	1組(1 set)

特別附件　Option Accessories
砂輪軸端面自動感應裝置	Patented sensor mechanism for wheel face between grinding wheels and workpiece
切削水用紙帶過濾機	Magnetic & paper filter
手動夾頭	Manual chuck
砂輪軸用皮帶	Belts for grinding spindles
砂輪主軸(8,000~50,000rpm 任一組)	Grinding spindles(10,000~50,000rpm)
